非插入式通过指示器

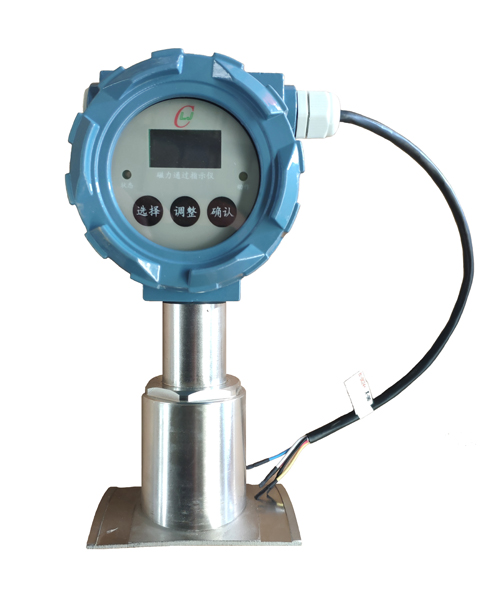

磁通(免开孔)防爆数字通过指示仪使用说明

CDJT-CTY免开孔磁通防爆数字通过指示仪是用于油、气、水等输送管线清管时,管道内清管器是、否通过的地面(管道外)判定仪表。产品安装方便,能够满足各类管道对指示仪的要求。中文操作系统,人机交互方便直观。检测时只需将指示仪固定在管线外壁即可工作,避免了机械式通过指示器需开孔焊接、易打火、易产生机械故障、影响通球判断的准确性问题。

一、产品组成

磁力防爆通过指示仪是由:LED显示机构、中文操作系统、触摸按键、磁传感机构、装卡机构、远传机构等组成。如埋地使用可配备加长连接杆。

磁力防爆通过指示仪核心传感机构是由剪切磁通电路、滤波、放大电路,数字处理电路,CPU等组成,配套有远传继电器、显示电路、数字电路等构成。

产品原理框图

二、使用特点

通过指示仪工作时,当管道内带有磁铁(或发射机)的清管器通过时,磁力通过指示仪动作显示清管器通过的时间并远传一个开关信号给控制中心,显示机构同时存储记忆通过次数及时间,记忆次数:99次。

三、适用范围

1. 适用温度-40~85℃。

2. 适用湿度≦95%

3. 适用各种材质、壁厚的输送管道。

4. 双向运行计次、液晶显示功能

5. 有自动、手动复位功能

6. LED液晶显示屏,记录通过时间和次数

7. 传感器为不锈钢304材质,仪表为防爆铝合金机壳

8. 清管器要带磁力源(永磁体3000-4500高斯)或清管器发射机

9. 适用爆炸性气体、易燃介质场所,防爆等级:ExdⅡ  BT6

10. 防护等级IP65。

11. 电源: 4节5号电池(内置)或24V直流电供电(通过开关切换选择,见图三)。

12. 远传控制信号(常开和常闭)。

13. 控制接点容量:≦3A。

14. 远传控制信号作用时间:3S。

四、仪表整体结构

                             图一:整体结构图

五、通过指示仪使用方法

(一)、安装

先将设备固定在管线上,一般固定在距收发球设备端1米到3米位置。

管线装卡示意图

                          图二:安装方式示意图

根据管线规格选择装卡机构(卡箍),将装卡机构固定在需要的位置。

特别注意:带有保温层的管线,在安装时要把传感机构贴在金属管壁上(见卡箍安装示意图),安装后再进行保温。

必要时显示机构与传感机构连接导线可以加长(采用加长杆)。

(二)、监测模式启动

打开仪表后盖,安装好5号电池或外部电源并通过切换开关选定后,仪表开始运行,液晶屏显示电池电量、最后一次次数、通过时间、当前时间等参数。开机后设备进入校准程序,5秒之后进入监测模式。(设备每次开机都会进行自检)。

内置电池与外接电源切换开关位置图

图三:电源切换开关图

(三)、功能说明

图四:显示面板

监测主界面说明:

左上方,隐藏状态显示功能:①数字增益异常②时钟异常才会有显示。正常状态无显示内容。

右上方:电池电量。

中间左侧:通过次数

中间右侧: 最后一次通过时间。

下方:当前系统日期和时间。

本仪表提供3个触摸按键:选择按键、调整按键和确认按键。

从左至右:选择、调整、确认。

选择键:菜单项选择,上下/左右移位选择;

调整键:调整数值大小;

确认键:确认/退出。

监测状态下,“选择”键,进入主菜单项:可切换中文检测、查询、清除、调时功能。

使用说明:

1、检测功能:①开机检测:运行/状态灯——黄色,开机启动时,状态灯长亮;同时继电器动作一次,指示仪进行自检。

②设定模式:在设定模式时,进入操作菜单中,运行灯长亮,不监测信号。

③监测状态,运行灯慢闪表示通过指示仪工作正常,处于监测状态。

④动作状态:信号指示灯——蓝色,监测到有带磁铁(或发射机)清管器信号通过时,动作信号灯点亮,继电器同时输出3S远传信号。

2、 查询功能:连续按下选择键,选中查询功能,按下确认键,显示屏会显示仪表已存储的通过次数和时间,最后一次清管器通过的时间排在第一位,如果记录次数超过99,则实时更新存储最近的99条记录,但是监测界面显示的通过次数会继续增加,最大可循环记录990次。通过按调整键,如果要退出查询功能,可连续按下确认键,即可退出查询功能。

3、清除功能:仪表自动记录每次通过的时间,最大可记录99次,超过99次,仪表自动清除最早记录。为保证可靠记录,有效查询,进行手动清零是很有必要的。按下选择键,选中清除功能,按下确认键,系统会将内部记录全部清除。

4、调时功能:如果显示时间需要调整,按选择键,选中调时功能,按确认键后,进入调时,小时数字闪亮,可通过调整按键调整时间,通过选择键选定年、月、日、时、分、秒即可,按调整键调整时间是(只递增,递增到60回零),按确认键确认后退出调时,同时仪表存储设定时间。

不管在何种功能下,超过3秒,没有按键,仪表自动退出所有功能,进入清管器监测状态。

(四)设置仪器参数  (出厂已设定好,此处不要随意设置)

为防止误操作设置操作密码进入,按键次序:确认、调整、调整、调整、确认、确认。

可设置:两级增益和信号识别精度。通过密码进入参数设置系统,

 第一行:环境阈值数据,表示环境信号噪声大小,数据越大噪声越大。

第二行:动作设定值,范围0-300,表示信号识别精度范围0-1V,默认值45即0.15V。设定值越小越灵敏,检测距离越远,但抗干扰性越低;数值越高仪器越不灵敏,但抗干扰能力提高。(为了兼容现有设备操作习惯,系统做的数字转化)

按“确认”键,保存 退出。

六、安装使用注意事项

1、安装时不可用重物击打显示窗。

2、本设备对磁性材料有高灵敏检测性,使用时不要用磁性材料靠近传感器(包括手机、螺丝刀、已磁化的设备和工具等物品)。

3、所检测通过的清管器应带有磁块(或电磁发射机),如没有磁块需要安装随机配件中的磁块。所安装的位置注意不要与管道发生碰撞,可以安装在法兰盘上或清管器骨架中部。

4、本仪表可检测携带发射机清管器。

七、随机配件

 1、电源干电池1.5V    4节。

   2、高强钕铁硼磁铁 φ40*10 mm    3块。

   3、不锈钢喉箍  与管道配套       2套。

八、可延展功能

    本设备可定制实现接入移动网络,实现管道清洗自动化、智能化,清管器位置实现全球定位,管道走向在地图上自动测绘功能。
