中华人民共和国石油天然气行业标准 (节选)

中华人民共和国石油天然气行业标准 (节选)

SY/T 6383-99

长输天然气管道清管作业规程

Welding Procedures for Vertical Down Stick Welding of Pipes

主编部门:中国石油天然气总公司基建工程局 批准部门:中国石油天然气总公司

石油工业出版社

一、范 围

本标准规定了长输天然气管道清管作业全过程的各项技术要求。 本标准适用于长输天然气管道清管作业。

二、定 义

本标准采用下列定义:  过盈量

清管球外径(皮碗清管器皮碗外径)减管道内径所得值与管道内径的百分比。

三、清管作业的目的和周期

1 、目的

清扫长输天然气管道内杂物、积液、积污,提高管道输送效率,减少摩阻损失,减少管道内壁腐蚀,延长管道使用寿命。

2 、周期

根据管道输送介质的性质,视管道的输送效率和压差确定合理的清管周期。

四、清管前调查

1、 输气管道状况调查

调查管道规格,管道长度,管道使用年限,管道安全工作压力,管道相对高程差,管道穿越和跨越情况,管道弯头、斜口,管道变形,管道中间阀室,管道支线、三通,管道地貌特殊状况等。

2、 收、发清管器站场调查

调查收、发球筒,阀门,仪表,放空管、排污管及其周围环境状况。

 3 、其他调查

调查管道历次清管记录,管道目前输气流量、日输气量,管道工作压力,管道输送压差及输送效率等。

五、编制清管方案

1、 技术要求

1.1 管道基本状况描述

根据清管前调查进行编写。

 1.2 清管器的选择

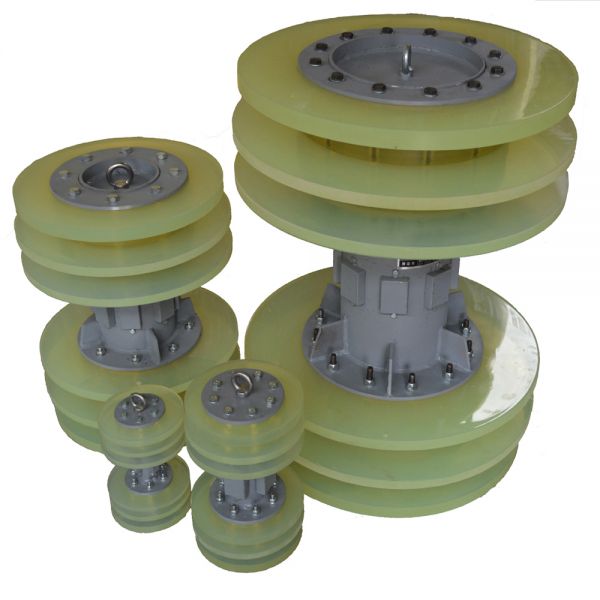

根据管道状况、清管器特性,可选择清管球、皮碗清管器或二者结合使用等。

 1.3 清管器过盈量选择 一般情况下:

清管球注满水过盈量:3%~10%。 皮碗清管器过盈量:1%~4%。

1.4 清管段起终点最大压差的估算

根据管道地形高程差、污水状况、起动压差、目前输气压力差、历次清管记录等估算。一般近似计算公式为:

P=P1+P2+P3                                        (1)

式中:P——最大压差,Mpa

  P1——清管器的起动压差,Mpa

  P2——当前收、发站之间输气压力差,Mpa   P3——估算管内最大的积液高程压力,MPa。

 1.5 清管始发站输气压力

根据用户用气状况、管道允许最高工作压力、最大压差的估算等合理确定清管始发站输气压力。

1.6 清管器运行速度

清管器的运行速度一般宜控制在12~18km/h。

1.7 清管所需推球输气流量的估算

根据清管器运行速度、推球平均压力、管道内径横截面积近似估算。
